环链电动葫芦的限位开关导向架怎么用

日期: 2021-06-05 16:53 来源: 杭州冠航机械有限公司 作者: 阅读: 111

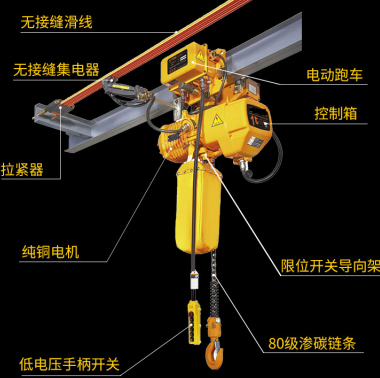

无论是钢丝绳式的电动葫芦还是环链电动葫芦,都设有限位开关导向架装置,当电动葫芦的上吊钩到达上下限位装置位置时,系统会自动切断电源,使电动葫芦停止运行,防止吊钩发生冲顶行为。

这种装置属于过程控制装置,它的位置精确度能够达到标准位置附近的2毫米左右,对于电动葫芦的电机部位来说是一个作用强大的保护屏障。

那么应该如何安装电动葫芦的限位开关导向架呢?

步骤一、松开撞块上的螺钉,撞块分置于导绳器卡板两侧,卡板能自如的推动撞块移动。启动电机开始起升卡板推动上限撞块移动,升至吊钩滑轮外壳上沿距卷筒外壳下沿150mm~50mm时,停止上升,点动下降按钮,导绳器向回移动10mm左右时停机,移动上限撞块靠近卡板,旋紧螺钉即可。

步骤二、下限位置的调整同上只是方向相反,但必须保证吊钩处于低位置时,卷筒上留有3圈以上钢丝绳。调整完后可空载试吊数次,验证上、下限位是否符合要求。

环链电动葫芦的限位开关导向架安装完毕后,操作人员可以在空载或者小额载重的前提下试验它的限位开关装置是否能正常启动,不过不能频使用,以防电机被烧毁。
